专业范本 机电安装样板工程风管制作与旋流风口安装工艺全解析

在机电安装工程中，通风空调系统的施工质量直接影响建筑的使用功能与观感。打造一个真正的‘样板工程’，不仅需要精细的策划，更需要将标准化的工艺落实到每一个细节。本文聚焦风管制作与旋流风口安装两大关键环节，拆解专业级施工工艺，为项目树立可复制、可推广的质量标杆。

一、风管制作：精度与强度的双重保障

样板工程的风管制作，必须在预制化、标准化上下功夫。

1. 选材与下料：镀锌钢板选材需严格核对厚度与镀锌层质量（如δ=1.0mm板适用于中压系统）。利用全自动等离子切割机或数控剪板机下料，确保切口平整、对角线误差≤1mm。咬口形式根据板厚选用单咬口、联合角咬口或转角咬口，咬口宽度均匀，宽度偏差控制在±1mm内。
2. 折方与组对：折方后，风管管口应平齐，端面平行度偏差≤1mm。组对时采用无铆钉铆接技术或镀锌铆钉，铆钉间距均匀（一般100-120mm），确保密封性与外观整洁。
3. 加固与密封：大边长≥630mm的风管需按规范设置加固筋或加固框（如角钢法兰、C形插条），加固间距≤900mm，保证管壁在系统压力下不发生明显鼓胀。咬口缝、法兰连接处均需涂刷密封胶，胶层连续、均匀，无遗漏。
4. 漏光与漏风检测：制作完成后，按规范进行漏光法检测（抽检率≥20%），低压系统每10米接缝漏光点不超过2处为合格。对于中高压系统，还需进行漏风量测试，严格控制漏风率。

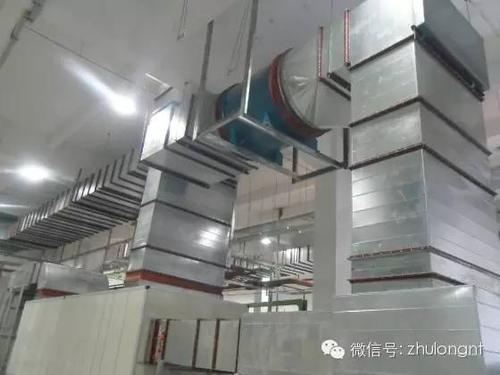

二、风管安装：稳固与美观并重

安装环节是样板工程直观体现专业水平的“窗口”。

1. 支吊架设置：采用成品支吊架，型钢规格经计算确定。支吊架间距需符合规范（水平安装大边长≤400mm时间距≤4m；>400mm时间距≤3m）。吊杆应垂直、无弯曲，螺纹外露长度一致（一般2-3扣），且朝向一致。与风管接触处需垫防腐木托或橡胶垫，避免冷桥或电化学腐蚀。
2. 法兰连接与密封：法兰垫料选用4-5mm厚闭孔海绵橡胶板，接头采用45°阶梯形搭接，严禁直缝对接。螺栓紧固力均匀，螺母在同一侧，外露长度一致。风管连接后，接口处再次补涂密封胶。
3. 水平度与垂直度控制：水平安装风管水平度偏差≤3‰，总偏差≤20mm；垂直安装垂直度偏差≤2‰，总偏差≤20mm。实测实量贯穿全过程，确保横平竖直、成行成线，这是样板工程的视觉效果核心。

三、旋流风口安装：功能的精准落地

旋流风口作为末端装置，其安装质量直接决定送风效果与空间精装修品质。

1. 定位与开孔：严格依据BIM综合排布图进行顶面定位，确保风口居中对齐。与精装修天花龙骨的间距协调一致，通常是靠板边或独立的天花井位圆心。开孔采用专用开孔器，切口圆滑、无毛刺。
2. 风口刚性与间隙统一：主辅材组装严溢，无变形、扭曲。旋流叶片角度满足设计要求，成型质量稳定。电动执行机构安装牢固，操作空间顺畅且部件便于观摩调试。按美学调试规范执行机构方位、防拆安全。
3. 平齐度与荷载安全：安装后，通过水准仪测平并测量和确认成型口是否整体贴附整平紧实对花成品装饰天花。安装承接口径的垂直三向设定如使设备跨承也仅在垂直协调调整居中。柔性短管连接紧密、长度适中，避免由于风压位移造成下垂超翘变形，真正严堵止隔失效点且保障计量数据精准测试定位和便于执行试验质量验收闭环。
